C级电涌保护器(SPD C)

 适用范围
　　LHY1-C电涌保护器适用于交流50Hz/60Hz、380V及以下的TN-S、TN-C、TT、IT等供电系统、可作为雷击时等电位连接，其设计依据完全符合IEC61643-1、GB50057-94(2000年版)，外壳设计安装在35㎜电气导轨上，LHY1-C内置失效脱离装置，当电涌保护器因过热，击穿答效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示器由绿色变成红色、并通过报警开关触点装置，实现过程监察功能，保护模块可在有工作电压的情况下更换。
产品特点
　　无需停电即可更换保护器单元
　　最高可承受65KA(K/20us)雷电流冲击
　　动作反应时间小于25us
　　可视窗口颜色表示保护器工作状态，绿色(正常)，红色(故障)
 安装位置与应用
　　C级雷电流SPD保护，用于雷击时等电位连接
　　安装在LPZOB或LPZ1区LPZ2区交界处
　　通常安装在楼层配电箱，计算机中心，电信机房，电梯控制室，有线电视机房，楼宇自控室，保安临监控中心、消防中心，工业自控室、变频设备控制室，医院手术室，监护室及装有电子医疗设备场所的配电箱内，也可安装在六层以下住宅照明总配电箱内，分散型小别墅应将SPD安装在住户配电箱内。
 技术参数

型号 LHY1-C
保护等级 C级
测试依据 IEC61643-1
额定电压Un(V-) 110 220/380
最大持续工作电压Uc(V-) 140 275 320 385 420 550
保护水平Up(KV) ≤0.8 ≤1 ≤1.5 ≤2.0 ≤2.5
标准放电电流(8／20uS)In(KA) 20
最大放电电流(8／20uS)Imax(KA) 40
响应时间t(ns) <25
环境温度 -40℃-+80℃
外壳颜色 模块桔红色、基座灰色
外壳材料 增强阻燃PBT
最大连接线径(m㎡) 35硬线或35多股线
建议连接线径(m㎡)(L.N/PE) 16硬线25硬线
通信远端监最大连接线径(m㎡) 1.5硬线
最大保险丝强度(A) 32A
安装 35mm电气导轨
常用型号 LHY1-C/4-420-20 LHY1-C/3-385-20
带报警器型号 LHY1-C/4-420-20B
带遥控触点型号 LHY1-C/4-420-20X
单相两极组合单相系统用 LHY1-C/2-320-20

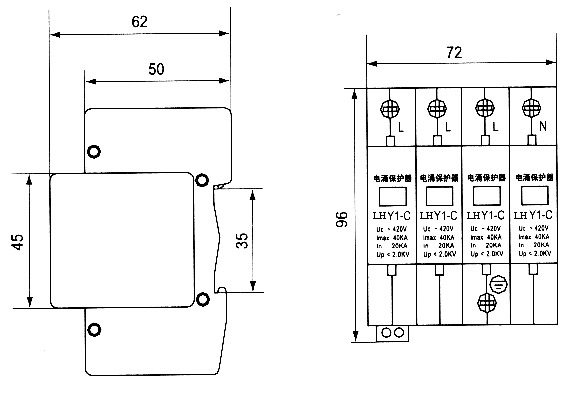

外形尺寸
