B级电涌保护器(SPD B)



 适用范围
　　LHY1-B/4-385-30、LHY1-B/4-385-40电涌保护器适用于交流50/60Hz、380V及以下的TT、TN—S、TN—C、TN—C—S等供电系统，可作为雷击时等电位连接，其设计依据完全符合IEC61643—1、GB50057-94(2000年版)。外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电涌保护器因过热、击穿失时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示器由绿色变成红色，并通过报警开关触点装置，实现远程监控功能，保护模块可在有工作电压的情况下更换。
结构特征
　  无需停电即可更换保护器单元
　  最高可承受100KA(8／20uS)雷电流冲击
　  动作反应时间小于25纳秒
　  可视窗口颜色表示保护器工作状态，绿色(正常)、红色(故障)
安装位置与应用
　　B级雷电流SPD保护，用于雷击时等电位连接
　　安装在LPZOA或LPZOB区与LPZl区交界处
　　通常安装在穿管进线低压主配电柜处
 技术参数

型号 LHY1-B/4-385-30 LHY1-B/4-385-40
保护等级 B级 B级
测试依据IEC61643-1
额定电压Un(V-) 220/380 220/380
最大持续运行电压Uc(KV) 385 385
保护水平Up(KV) ≤2.0 ≤2.0
标准放电电流(8／20uS)In(KA) 30 40
最大放电电流(8／20uS)Imax(KA) 60 80
响应时间t(ns) <25 <25
环境温度 -40℃-+80℃ -40℃-+80℃
外壳颜色 模块桔红色、基座灰色 模块桔红色、基座灰色
外壳材料 增强阻燃PBT 增强阻燃PBT
最大连接线径(m㎡) 35硬线或35多股线 35硬线或35多股线
建议连接线径(m㎡) L.N16硬线PE25硬线 L.N16硬线PE25硬线
远端监控端子最大连接线径(m㎡) 1.5硬线 1.5硬线
最大保险丝强度(A) 63A 63A
安装 35mm电气导轨 35mm电气导轨
常用型号 LHY1-B/4-385-30 LHY1-B/4-385-40
带报警器型号 LHY1-B/4-385-30B LHY1-B/4-385-40B
带遥控触点型号 LHY1-B/4-385-30X LHY1-B/4-385-40X

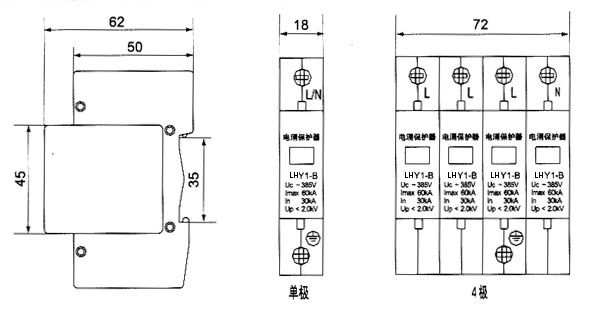

外形尺寸
