TN型双电源自动转换开关

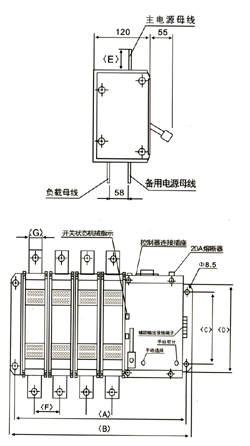

■[TN]型双电源转换隔离开关的外型及尺寸（三段式）
■特点
根据“民规”的有关规定。用于消防系统供电的末端切换的双电源自动转换开关，其操作机构不应使用负载电路与常备用电源找期断开：开关不带自顾不短路和过电流保护，因此双电源自动转换开关只能用单刀双投式，不能有规定的第三伴置即中间位置，但对于用双路电源电能分配的双电源转换开间，考虑到两路电源的差异，如果设置第三位置，可以保证电弧熄灭时间，防止下端设备的残留电压而产生电路短路以及为检测下端设备进行有效的隔离，都有重要意义。上海宇煌电气有限公司这一需求，研制出具有中间位置的ATS2系列双电源自动转换开关，用于双电源自动转换的电能 分配使用。它具有结构紧密适用，开关性能优越和能在交直流之间进行转换的特点。
额定电流：200A
序号
极数
A
B
C
D
E
F
G
A
3P
297
315
158
190
37
47
20
4P
345
363
158
190
37
47
20
B
3P
327
345
158
190
42
57
30
4P
385
405
158
190
42
57
30
额定电流：200A
■电气特性
额定电压
AC380V.DC220V
型号
ATS2-200TN
ATS2-200TN
接触方式
板前
额定电流
200A
400A
极数
3
4
3
4
触点分开时间
60ms
操作
电流
AC220V
6
6
转换时间
80ms
寿命
电气1000次，机械5000次
操作频率
1次/10秒
短时耐受电流
10KA
10KA
短路峰点电流
17KA
17KA
重量（Kg）
11.3
13.3
12.9
14.9
