ATSQ1型双电源自动转换开关

■用途及特点
ATSQ1系列(终端型)(经济型)双电源自动切换开关，是专用于终端双电源切换的电气装置；
额定工作电压240V(2P)、415V(3P、4P),额定电流6A~63A。具有体积小，结构简单；
操作方便，使用寿命长，2P、3P、4P均可提供；
开关切换驱动采用单电机驱动、平稳、无噪音、、冲击力小；
具有机械联锁和电气联锁，切换可靠，手动、自动切换均可；
常用、备用断路器额定电流可以不同；
A.T.S内装有接线端子供用户接线可以反映断路器(开或闭)状态；
A.T.S面板上有各种指示，例：分合指示、手动、自动及接线图等。

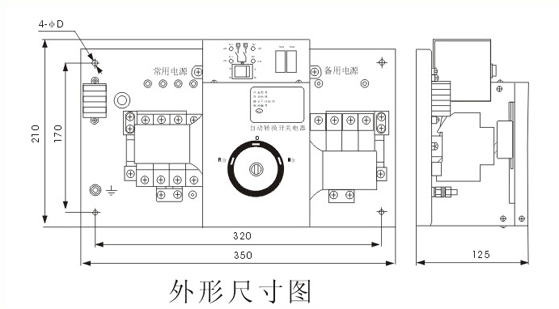

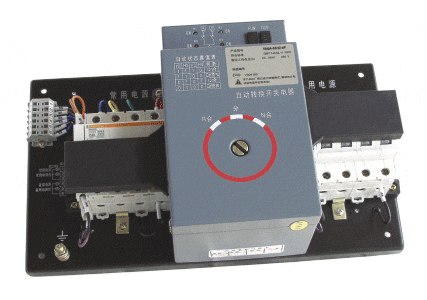

■ATSQ1末端型
■ATSQ1末端型自动转换开关技术特性
型号规格
ATSQ1-32
ATSQ1-63
ATSQ1-100
极数
3.4
3.4
3.4
控制电压（V）
220V
220V
220V
最短切换时间
1.5~3S
1.5~3S
1.5~3S
转换开关机械寿命
10000
额定工作电流（A）
32
63
100
额定工作电压（V）
415
415
415

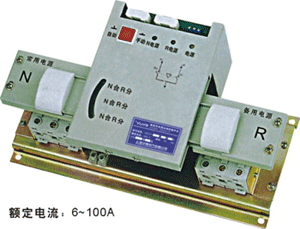

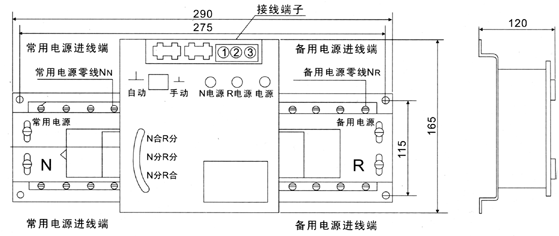

■ATSQ1经济型
经济型
极数
额定电压
（Ue）（V）AC
额定电流In(A)AC
额定频率
（Hz）
极限短路分析能力
（A）/cos(φ)
机械寿命
（次数）
2
220V
6、10、16、20、25、32、40
50/60
6000/0.65
10000
3
380V
4
50、63、80、100
4500/0.70
■工作原理
　　当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源A一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时)，并在常用电源恢复至正常时，又将备用电源转换至常用电源。

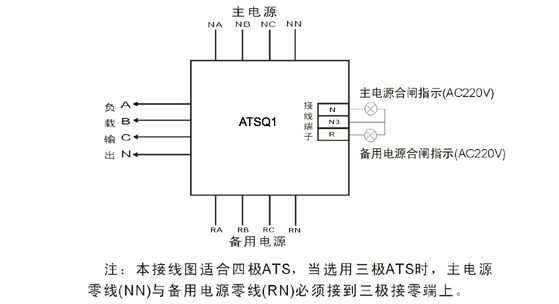

■接线原理图
■使用操作与维护
　　无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动--自动按钮置于手动位置，当推动手柄顺时针转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针转至终端时，备用电源执行断路器QR合闸，常用电源执行断路器QN分闸；
　　面板中，电源指示灯(黄色)指示自动控制盒工作电源，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动--自动按钮置于自动位置，如果常用电源供电正常，转换开关将转到常用电源供电，面板中常用电源指示灯亮；如果常用电源供电不正常，则转换开关将转到备用电源供电，面板中备用电源指示灯亮。
　　转换开关设有两只1A的熔断器和一只三节接线端子，熔断器作为自动控制器短路保护用。接线端子则为指示信号灯接至控制箱面板提供有源电源，其电压为交流220V，电流为150mA，其中N为常用电源信号电源，R为备用电源信号电源，N3为共用零线具体操作可参考随机附带的说明书线路图进行连接。
