DZ20LE 系列漏电断路器


 适用范围
　 MS20LE系列漏电断路器适用于交流50Hz、额定电压380V，额定电流至400A以及下的电路中，可作为人身触电、漏电保护之用。也可用来防止设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来保护线路和电动机过载及短路保护，亦可作为对线路的不频繁切换及电动机的不频繁起动用。
 型号及其含义


结构特征
　 本系列漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。全部零部件安装在一个塑料外壳中。当被保护线路中有漏电或人身触电时，只要漏电I△A达到动作值，零序电流互感器的二次绕组输出一个信号，经电子组件板
放大，并触发可控硅带动脱扣器动作，使断路器断开，从而切断电源起到触电保护作用。
主要技术参数
1、断路器基本参数
型号
MS20LE-160
MS20LE-250
MS20LE-400
Un(V)
AC 380
Inm(A)
160
250
400
极数(p)
4
4
4
In(A)
60、80、100、120、140、160
120、140、180、200、250
200、250、300、350、400
I△n(mA)
50
50
50
100
200
300
100
200
300
500
I△no(mA)
25
25
25
50
100
150
50
100
150
250
电寿命（次）
5000
电流分断时间（S）
≤0.1

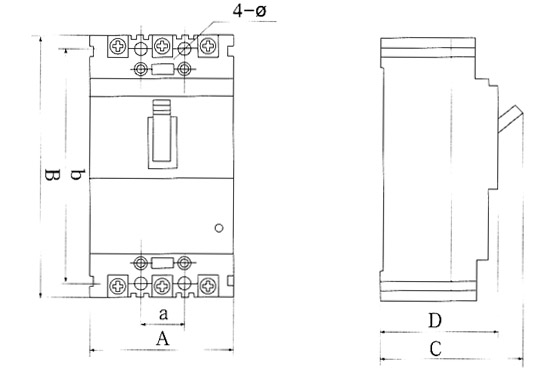

外型及安装尺寸
Inm(A)
极数
外形尺寸（mm)
安装尺寸（mm)
A
B
C
D
a
b
安装孔
160
4
145
225
105
87
70
203
4-Φ4.5
250
4
145
277
138
111
70
240
4-Φ5
400
4
206
363
146
111
102
325
4-Φ7.5
